激光打標機掃描振鏡是什么回事呢？

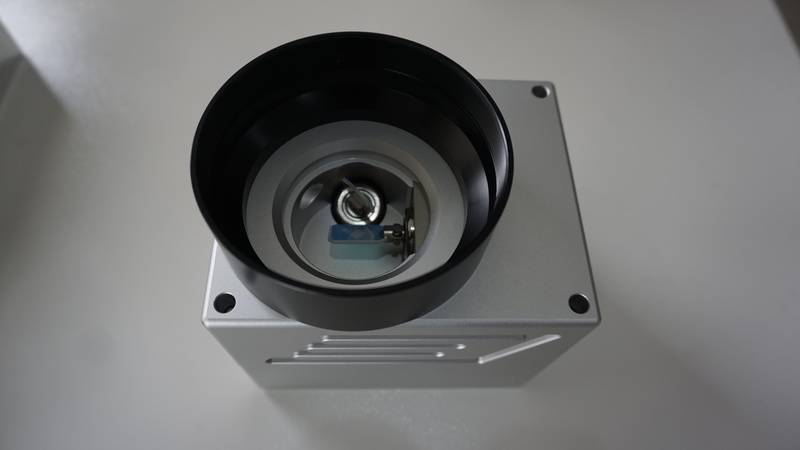

它是激光工業中使用的掃描振鏡。它的專業術語稱為高速掃描振鏡（英文：Galvo掃描系統）?！≌耒R掃描打標頭主要由XY掃描鏡，物鏡，振鏡和計算機控制打標軟件組成。
根據不同的激光波長選擇相應的光學組件。相關選項包括激光擴束器，激光器等。工作原理是激光束入射到兩個反射鏡（掃描鏡）上，并且反射鏡的反射角由計算機控制?？梢苑謩e沿X和Y軸掃描這兩個反射鏡，以實現激光束的偏轉，從而使一定功率密度的激光聚焦點根據所需的要求在標記材料上移動，從而留下一個 在材料表面上的永久性標記。
聚焦點可以是圓形或矩形。
在振鏡掃描系統中，可以使用矢量圖形和文本。此方法使用計算機中的圖形軟件來處理圖形。具有映射效率高，圖形精度好，不失真的特點。保證標記質量和速度的同時，振鏡式標記也可以采用點矩陣標記法。此方法非常適合在線標記。根據不同速度的生產線，可以使用一個掃描振鏡或兩個掃描振鏡。與數組標記相比，它可以標記更多的點矩陣信息，在標記漢字方面具有更大的優勢。
振鏡掃描打標由于其應用范圍廣，可以進行矢量打標和點陣打標，打標范圍可調，響應速度快，打標速度快（每秒可以打數百個字符）， 打標質量高，光路密封性能好，對環境的適應性強等優點已成為主流產品，被認為是未來激光打標的發展方向，具有廣闊的應用前景。
激光打標機振鏡構成：機械手，鏡頭（馬達）。
鏡頭的基本結構：振動透鏡由定子，轉子和檢測傳感器組成。檢流計透鏡使用永磁體作為磁芯，檢測傳感器模仿檢流計作為電容傳感器，數字檢流計是光柵尺檢測傳感器
電容傳感器是電動機搖擺時傳感器電容的很小變化。電容的變化被轉換成電信號，該電信號被反饋到控制器，然后執行閉環控制。光柵尺通過光柵尺測量實際的偏轉視點，然后將其轉換為電信號，并將其反饋給機械手進行閉環控制。動圈式是因?yàn)檗D(zhuǎn)子是線圈，并且線圈尺寸較大且慣性較大，不利于快速響應，因此根本不使用。動磁式緊密地安裝在旋轉軸上，體積小且慣性小，因此快速響應功能出色。
